Maschinenpark – moderne Stanztechnik und Umformtechnik
Auf ca. 4.000 m² Produktionsfläche betreiben wir einen modernen, leistungsfähigen Maschinenpark für Stanztechnik, Umformtechnik und Nachbearbeitung.

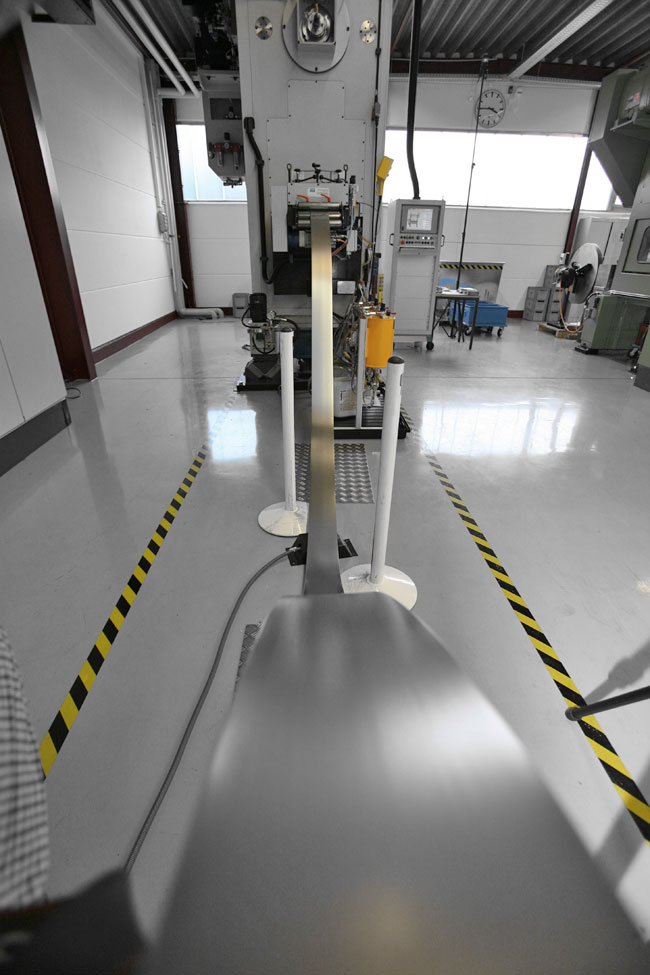

Alle Exzenterpressen und Stanzautomaten sind mit elektronischen Walzenvorschüben ausgerüstet. Das zu verarbeitende Bandmaterial wird in Rollenrichtmaschinen geebnet – die Bandschlaufensteuerung erfolgt über Ultraschall für höchste Präzision und Prozesssicherheit.

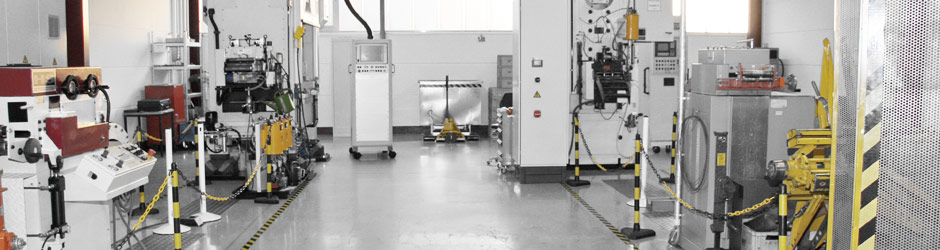

Stanzwerk – Pressen und Stanzautomaten
Unser Stanzwerk umfasst vollautomatische Pressen, Stanzautomaten und Exzenterpressen verschiedener Größen und Hersteller – für wirtschaftliche Fertigung in jeder Losgröße und jeder Komplexitätsstufe.
| Maschine | Hersteller | Presskraft |
|---|---|---|
| Vollautomatische Presse | ebu | 1.600 kN |

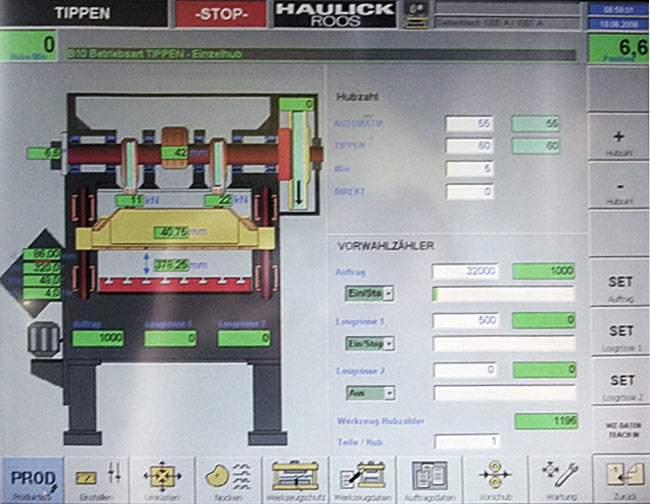

| Stanzautomat | HaulickRoos | 1.000 kN |
| Schlagspindelpresse | Müller-Weingarten | 1.250 kN |
| Exzenterpresse | Schuler | 800 kN |
| Exzenterpresse | ebu | 1.000 kN |
| Exzenterpresse | ebu | 630 kN |
| Exzenterpresse | ebu | 400 kN |
| Exzenterpressen (div.) | Maschinenbau Heilbronn | 250–750 kN |
| Mechanische Ziehpresse | Schuler | 800 kN |
| Hydraulische Tiefzieh-/Prägepresse | Müller-Weingarten | 630 kN |
Maschinenpark Nachbearbeitung
Für die vollständige Weiterbearbeitung unserer Stanz-, Zieh- und Pressteile sowie Baugruppen verfügen wir über einen umfangreichen Maschinenpark zur Nachbearbeitung – alles im eigenen Haus, alles aus einer Hand.
| Maschine | Hersteller | Kapazität |
|---|---|---|
| Tafelschere | Weinbrenner | bis 4,0 mm |
| Ausklinkmaschine | Indumasch | bis 3,0 mm |
| Beschneidmaschinen für Ziehteile | - | runde Ziehteile |
| Gewindeschneidmaschinen (ein-/mehrspindlig) | Steinel | bis M6 |
| Montageautomat für Einpressteile | Sondermaschine | - |
| Entgratungsanlage | LIMA | bis 1.000 kg |
| Scheuertrommeln | Wrede, Walther | bis 400 kg |
| Gleitschleifanlagen | Rösler, Spaleck | bis 500 kg |
| Rundschweißautomaten | Sondermaschinen | bis 300 mm Ø / 360° |
| Punktschweißmaschinen | KUKA | bis 2 × 3,0 mm |
Werkzeugsicherung – Schutz für Werkzeug und Bauteilqualität
Als Werkzeugsicherung bezeichnet man in der Stanztechnik die Überwachung wichtiger Funktionen im Stanzwerkzeug mittels Sensoren. Bei Wilh. Pfleiderer sind unsere Pressen und Stanzautomaten mit modernen Werkzeugsicherungssystemen ausgerüstet – wir setzen dabei auf Gabellichtschranken und Lasersensoren.
Diese Sensoren überwachen den Stanzprozess kontinuierlich und greifen bei Abweichungen sofort ein: Erkennt die Lichtschranke z.B. dass ein Loch im Stanzstreifen fehlt – weil ein Stempel abgebrochen ist – stoppt die Maschine sofort. Das schützt zuverlässig vor kostspieligen Werkzeugschäden, verhindert Fehlteile in der laufenden Serie und sichert die gleichbleibende Maßhaltigkeit jedes einzelnen Bauteils.
Konkret überwacht werden:
- Stempelbrucherkennung – die Maschine stoppt sofort bei gebrochenem oder abgerissenem Stempel
- Vorschubkontrolle – Abfrage ob das Bandmaterial korrekt vorgeschoben wurde
- Auswurfkontrolle – Prüfung ob fertige Stanzteile das Werkzeug verlassen haben
- Streifenlagenüberwachung – Erkennung von Materialfehllagen vor dem nächsten Hub
Ihr Nutzen: Keine Werkzeugschäden durch unbemerkte Störungen, keine Fehlteile in Ihrer Lieferung, maximale Prozesssicherheit – auch bei Millionenstückzahlen.
Alle Pressen sind mit elektronischen Walzenvorschüben ausgestattet. Das Bandmaterial wird in Rollenrichtmaschinen geebnet, die Bandschlaufensteuerung erfolgt über Ultraschall – für präzise, reproduzierbare Ergebnisse auch bei höchsten Stückzahlen.
Materialverarbeitung – Bandmaterial in jeder Qualität
Unsere Maschinen sind für die Verarbeitung aller gängigen Bandmaterialien ausgelegt:
- Stahl (unlegiert und legiert) in allen Qualitäten
- Edelstahl – rostfrei und säurebeständig
- Aluminium – in verschiedenen Legierungen
- Messing und Kupfer – für Elektrotechnik und Kontaktanwendungen
- NE-Metalle – nach Kundenanforderung
- Bandbreiten bis 340 mm
- Materialstärken bis 5,0 mm
- Stückgewichte von 0,02 g bis 3,5 kg
Was unser Maschinenpark für Sie bedeutet
- Breites Pressenkraftspektrum von 250 bis 1.600 kN – immer die richtige Maschine für Ihr Bauteil
- Vollautomatische Fertigung mit elektronischen Walzenvorschüben – höchste Präzision und Wiederholgenauigkeit
- Komplette Nachbearbeitungskette im eigenen Haus – kein Koordinationsaufwand mit Fremdbetrieben
- Flexible Losgrößen – von der Kleinserie bis zur Millionenstückzahl auf denselben Maschinen
- Kontinuierliche Investitionen in neue Technologien – moderne Technik für gleichbleibende Qualität
- Zertifiziert nach DIN EN ISO 9001:2015 – alle Maschinenprozesse dokumentiert und auditiert
Sie haben technische Fragen zu unserem Maschinenpark oder möchten prüfen ob wir Ihr Bauteil fertigen können? Sprechen Sie uns an – wir beraten Sie gerne.
